查看模型依赖图

启用 Django 插件

此功能依赖于 Django 插件，该插件默认情况下已捆绑并在 PyCharm 中启用。 如果相关功能不可用，请确保您未禁用该插件。

1. 按下 Ctrl+Alt+S 打开设置，然后选择 插件。

2. 打开 已安装 选项卡，找到 Django 插件，并选中插件名称旁边的复选框。

打开项目的模型依赖图

1. 请执行以下操作之一：

   • 在项目工具窗口或编辑器的上下文菜单中，指向 图表 ，然后选择 显示图表 或 显示图表弹出窗口。

   • 按 Ctrl+Alt+Shift+U 或 Ctrl+Alt+U。

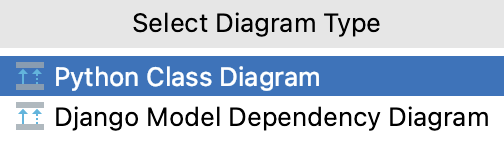

2. 从弹出窗口中选择图表类型：

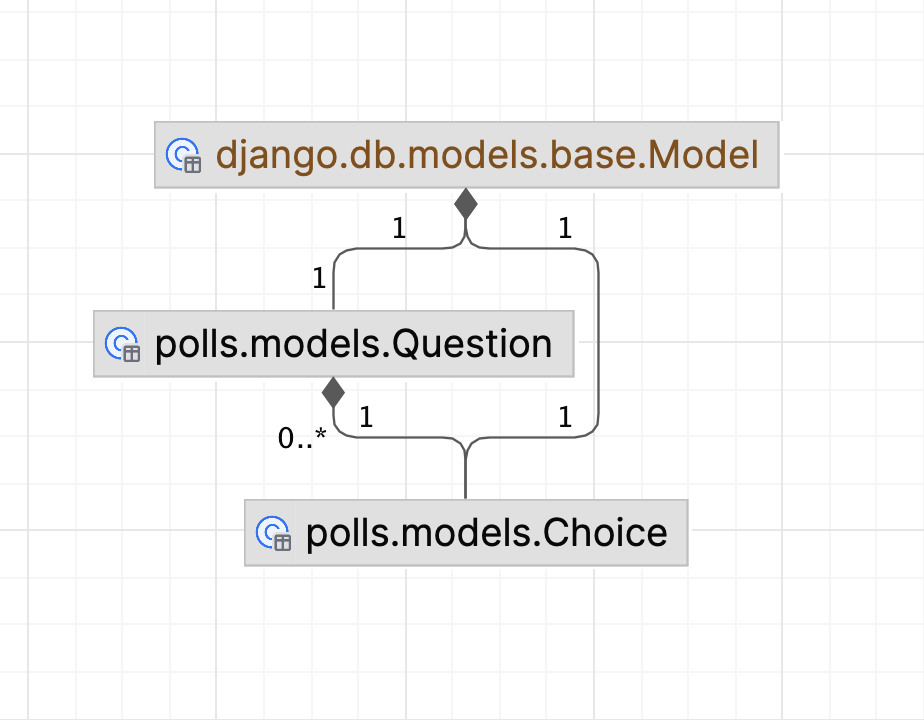

在模型依赖图中，您可以执行以下操作

• 选择元素。

• 添加注释，删除元素。

• 更改图表布局。

• 更改图表比例。

• 导航到源代码。

• 使用结构视图在模型中导航 Ctrl+F12。

• 查找所选节点元素的用法。

• 调用重构命令。
