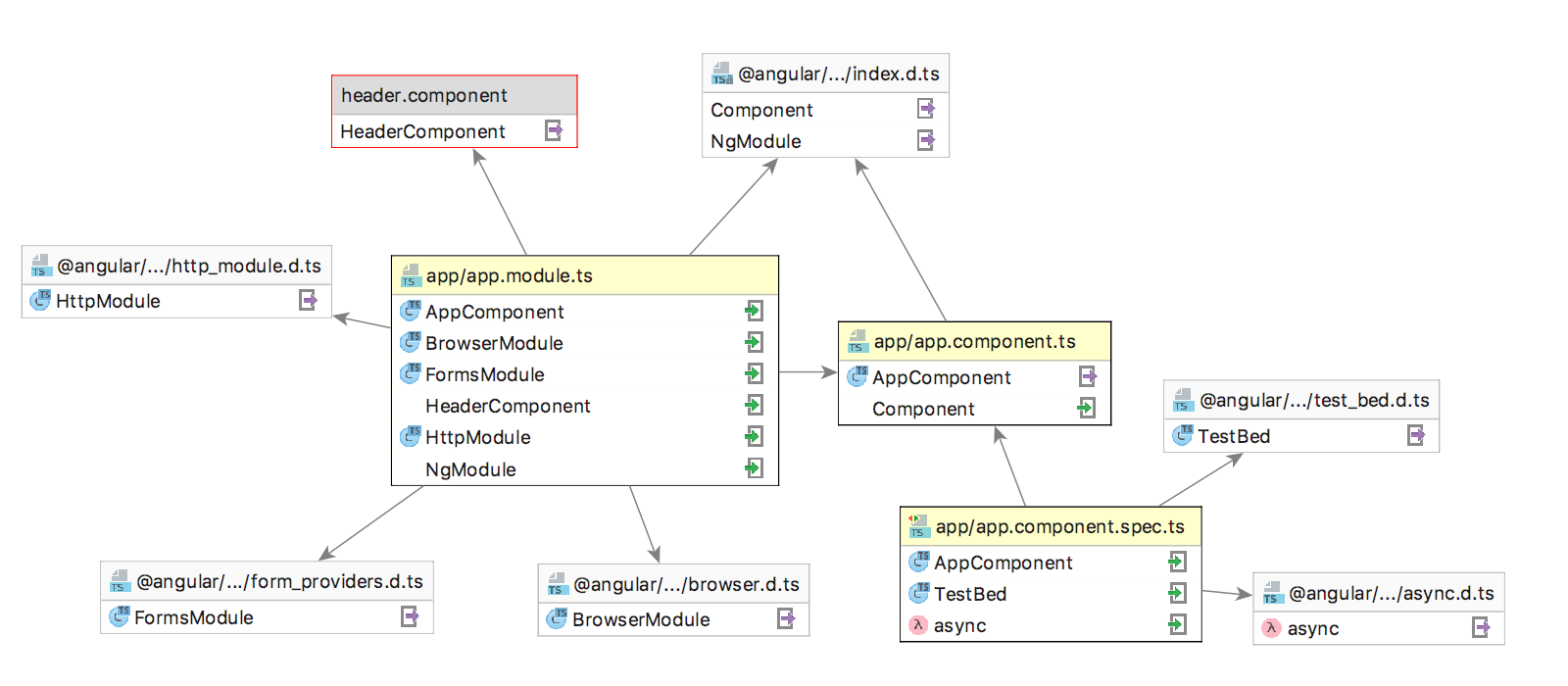

模块依赖关系图

显示图表特征

聚焦于选中节点

聚焦于节点邻域

1. 要更深入地检查某个节点，请选择所需节点，然后从其上下文菜单中选择 分析图形｜聚焦于节点邻域。

2. 在打开的 聚焦于节点邻近区域 对话框中，指定要显示的依赖项，然后点击 查找。



显示包含依赖项的选中节点。

聚焦于两个节点之间的路径

聚焦于循环

1. 如需仅视图 循环依赖 ，请在图表的上下文菜单中选择 分析图形｜聚焦于循环。

2. 在打开的 将视图聚焦于循环 对话框中，指定要显示的循环类型及分析作用域。



图表显示了指定作用域中彼此之间存在循环导入的模块。

测量图中心性

使用此操作可识别图表中重要的节点。

将节点分组为集群

您可以根据节点边的相似性，使用现代方法自动将图中的节点分组为集群，并确定集群的最佳数量。

选定元素操作

仅当在图表中选中了节点时，才会显示此菜单项及其下的项。

条目	描述
复制	复制选定内容。
查找用法	在整个项目中搜索选中内容的用法。
显示	视图选中内容的引用信息，例如： 快速定义 快速类型定义 快速文档
转到	导航栏 声明 或 用法。 实现(s) 类型声明 超级方法 相关符号
打开位置	文件路径 - 选择此选项可视图选中项所在的文件夹。 在终端中打开 - 在 终端 中打开与选中项对应的目录。
使用 Google 搜索	打开浏览器，使用 Google 搜索选中项的文件路径。
外部工具	对选中项运行 外部工具。

内容

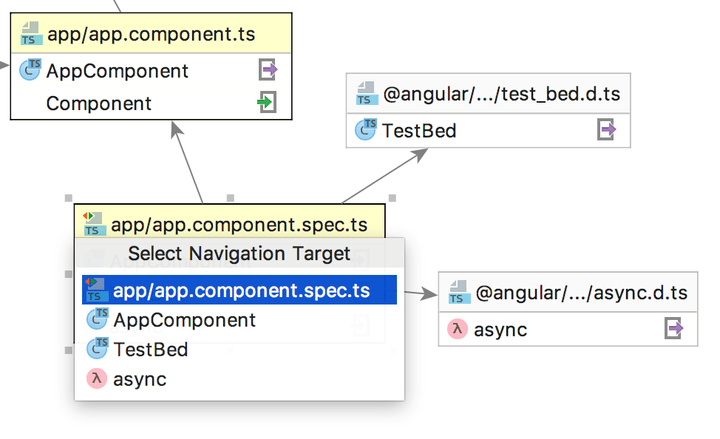

跳转到

仅在图表中选中节点时，此项才可用。 使用此项可打开弹出列表，显示选中项所包含的文件导入列表。 在弹出窗口中点击文件以在编辑器中打开。

删除

仅在图表中至少选中一个节点时，此操作才可用。 使用操作可将所选节点从图表中移除。

分析图表

选择此项以访问用于检查图表的操作 如上所述。

重构

仅在选中节点时此菜单项可用。 使用此菜单项可打开弹出列表，展示当前上下文中可用的重构操作：

• 重命名

• 移动

• 安全删除

布局

选择此菜单项可打开图表可用布局的弹出列表。 了解详情请访问 yFiles 官方网站。

方向

选择此项可打开弹出列表，在屏幕上选择图表视觉排列方式。

应用当前布局

选择此菜单项可应用从图表上下文菜单 布局 列表中当前选中的布局。 此操作也可在工具栏中使用。

连线路由自动化

将图表内容缩放至图表窗口边缘。 此操作也可在工具栏中使用。

外观

使用此菜单项可配置边和标签的显示效果、指定是否显示网格等。 了解详情请访问 yFiles 官方网站。

行为

使用此菜单项可打开弹出列表，以启用或禁用以下选项：

• 对齐到网格

• 布局后适应内容

  自动布局算法完成图排列后，视口会自动缩放和平移，以使整个图表适应视图。

  启用设置时：节点和边将由布局算法重新排列。 随后画布/视图会自行调整，无需手动缩放或滚动，即可显示全部内容。

  启用设置时：布局仍在运行，但当前缩放级别和视口位置保持不变。

• 为选中节点显示结构视图 - 启用此选项后，IntelliJ IDEA 会自动显示与当前选中节点对应文件的 结构视图。

将图表复制到剪贴板

此操作也可在工具栏中使用。

将所选内容复制到剪贴板

选中此菜单项并选择任意图表区域——所选区域将被复制到剪贴板。 此操作也可在工具栏中使用。

导出图表

可使用与第三方工具兼容的多种格式将图表导出为文件、图像，或在浏览器中打开图表。

您可以选择并配置以下选项：

• ：点击此按钮以选择要将图表导出到的第三方编辑器。

• ：点击此按钮以使用可用格式之一将图表保存到剪贴板。

• ：点击此按钮以将当前图表保存为文件。 您可以使用列表中的可用格式之一。

• ：点击此按钮以将当前图表保存为 PNG 格式。

• ：点击此按钮以打印图表。

此操作也可在工具栏中使用。
