类图工具栏、上下文菜单和图例

点击此按钮以在类节点中显示字段。

点击此按钮以在类节点中显示构造函数。

点击此按钮以显示类节点中的方法。

点击此按钮以显示类节点中的属性。

点击此按钮以显示类节点中的内部类。

点击此按钮以显示组合框，然后选择要在图表中显示的元素的可见性级别。

点击此按钮以显示组合框，然后选择要在图中显示的元素范围，例如，项目或非项目文件。 选定范围外的元素将被隐藏。

点击此按钮以启用在节点元素之间创建 extends 或 implements 链接。 如果此按钮未被按下，无法绘制链接。

点击此按钮以显示所选类或包的依赖项。

点击此图标可配置显示图中的排序顺序。

点击此按钮以增加图表的比例，或按 NumPad+。

点击此按钮以缩小图表比例，或按 NumPad-。

点击此按钮以恢复图表的实际尺寸。

点击此按钮以使内容适应当前图表大小。

点击此按钮以应用从图表的上下文菜单中选择的当前布局，或按 F5。

点击此图标可将图表缩放到窗口装订区域。

点击此图标将图表复制到剪贴板。

点击此图标，然后用鼠标选择任何图表区域：选定区域将被复制到剪贴板。

点击此图标可以使用各种格式将图表导出到文件、图像中，或者在浏览器中打开图表，这些格式兼容第三方工具。

您可以选择并配置以下选项：

• ：点击此按钮以选择第三方编辑器，您可以将图表导出到该编辑器。

• ：点击此按钮，可使用其中一种可用格式将图表保存到剪贴板。

• ：点击此按钮将当前图表保存为文件。 您可以使用列表中的一种可用格式。

• ：点击此按钮将当前图表保存为 PNG 格式。

• ：点击此按钮以打印图表。

点击此按钮以刷新整个图表。

点击此按钮以打开 图表设置 ，在此处您可以配置其他选项。

选定元素操作

使用此选项打开一个操作列表，该列表应用于图中选定的元素。 您可以选择操作来复制元素、跳转到其源、查找其用法、使用 导航 操作、各种 Git 操作等。

内容

使用此选项打开一个操作列表，帮助您添加新元素、显示依赖关系、排序图中元素等。

• 将类添加到图表 （Space）：

  选择此命令以 将现有类添加到图表背景。

• 新建 （Alt+Insert）：

  选择此命令以创建新节点元素或成员。

• 显示类别 ：选择此命令以在类节点中显示所选代码元素。 例如，您可以选择 字段 ，以查看类中的所有字段元素。

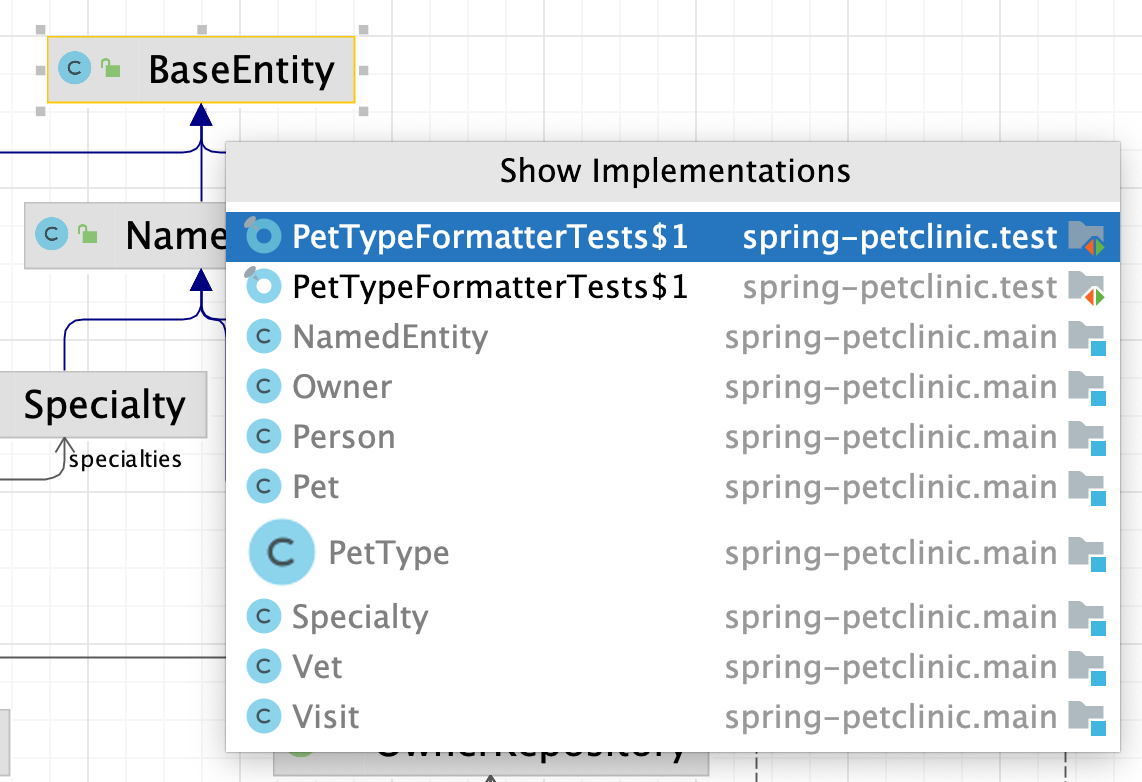

查看实现（Ctrl+Alt+B）

选择此命令以显示所选类的实现。

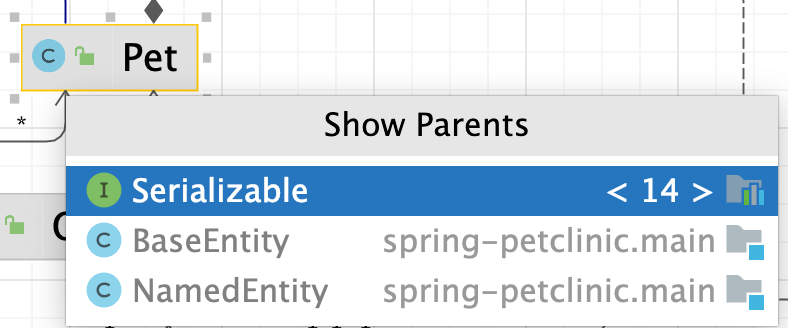

显示父级 (Ctrl+Alt+P)

选择此命令以显示所选类的父类。

折叠节点 (C)

选择此命令以显示所选节点的包含包。

展开节点 (E)

选择此命令以显示所选包的类图。

重构

将鼠标悬停在此节点上，以选择在此上下文中可用的重构命令。

分析图表

使用此节点选择命令之一以分析图表。 您可以检查图形特征、更改图形焦点、测量图形中心性等。

分析

指向此节点以选择此上下文中可用的代码分析命令。

实际尺寸

使用此选项恢复图表的实际大小。

调整内容

使用此选项将内容适应到当前图表大小。

布局

使用此选项从子菜单中选择所需的图表布局。

路由装订区域

选择此操作以在编辑器中将图表居中。

方向

使用此命令可选择以下方向选项：自下而上、自上而下等。

应用当前布局

使用此选项应用当前布局，您可以从图表上下文菜单的 布局 节点中选择该布局

显示装订区域标签

检查此命令以在图中显示复数。

外观

使用此选项通过显示网格、装订区域标签、桥梁来管理图表的呈现方式。 此选项还允许您合并装订区域并选择装订区域形状。

行为

使用此选项可以选择与图表行为相关的命令，例如将元素对齐到网格、显示所选节点的结构视图或在布局后适应内容。

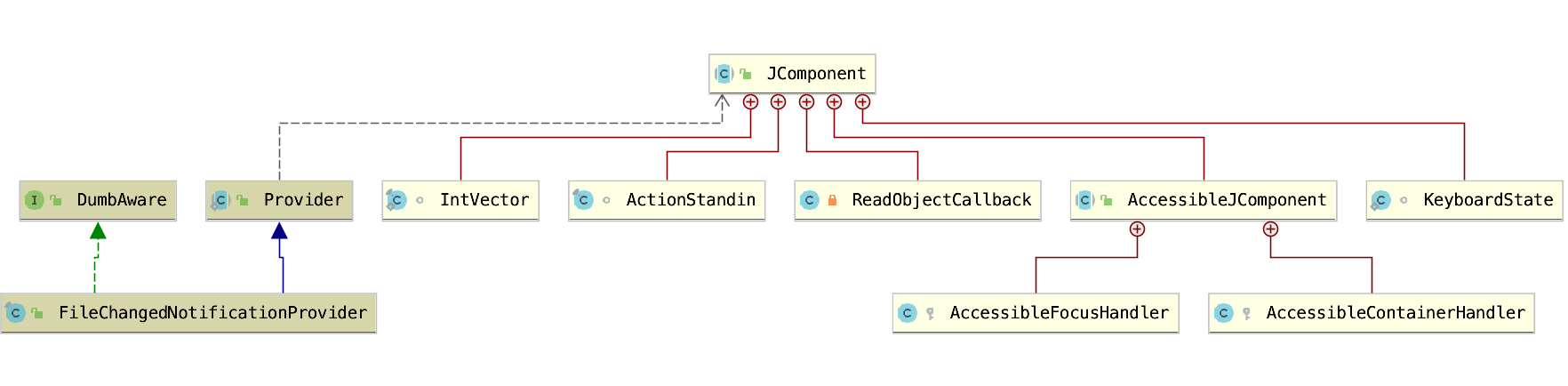

绿色箭头对应类声明中的 实现 子句。

蓝色箭头对应类声明中的 extends 子句。

此标志出现在内部类中。
